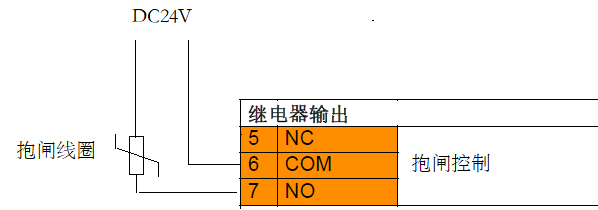

ACS180是一款紧凑型产品，是ABB全兼容传动家族中的一员。其特点是尺寸小巧，性价比高，功率范围从0.25KW到22KW，特别适合在小型机械上使用。本文中的包装输送设备，一条输送线上采用若干ACS180-04N-07A2-4，控制来源为端子控制，需要正反转、多段速、复位信号等五路DI输入，使用抱闸控制和故障输出两路输出信号，给定值来自模拟量。由于该应用需要使用5路DI输入，因此需要将ACS180的AI1改成DI5，两路输出信号，一路采用继电器输出抱闸控制信号，另外一路采用DO输出故障信号。

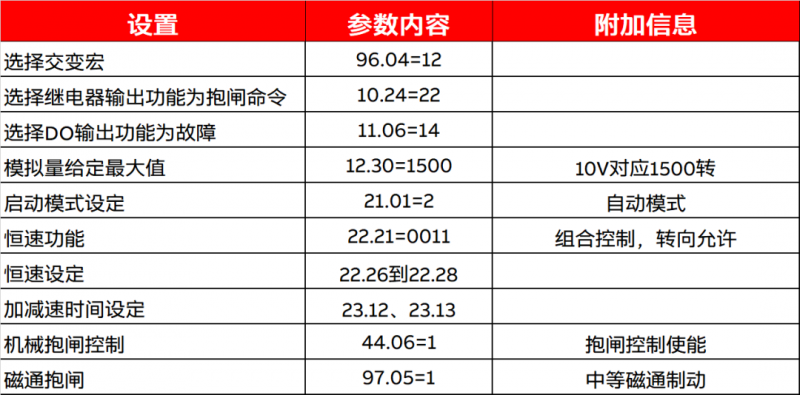

参数设置


变频器版本为2.16.03，该版本取消了短菜单功能，不需要再去设置96.02打开长菜单。电机采用的是矢量控制方式，静态辨识，电机的参数不包括在以下表格中。
