在ACS180变频器的日常使用中，常见的启动方式是外部端子启动，即通过外部开关或者按钮使能ACS180端子DI1，实现变频器启停操作。

除端子启停操作以外，ACS180变频器还可以利用外部模拟量监控功能，对变频器进行启停操作。

以下是以外部控制盘为例，进行参数设置的步骤：

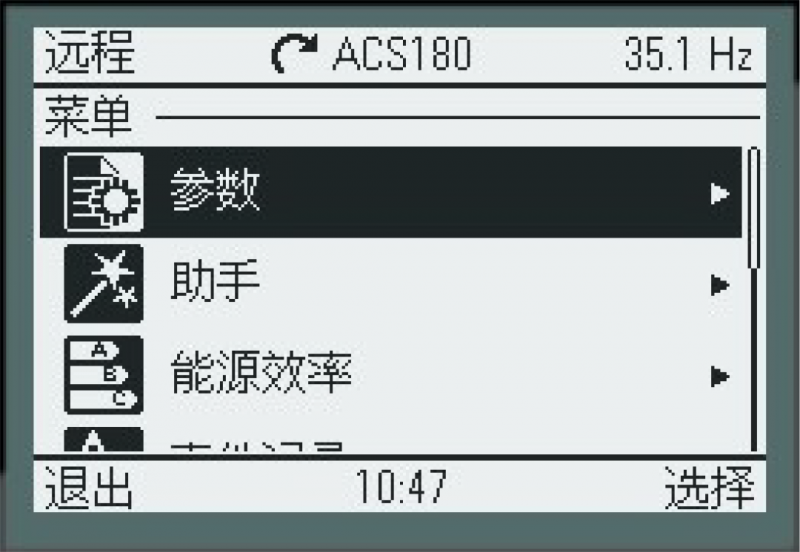

1. 点击打开变频器参数列表，见图1.

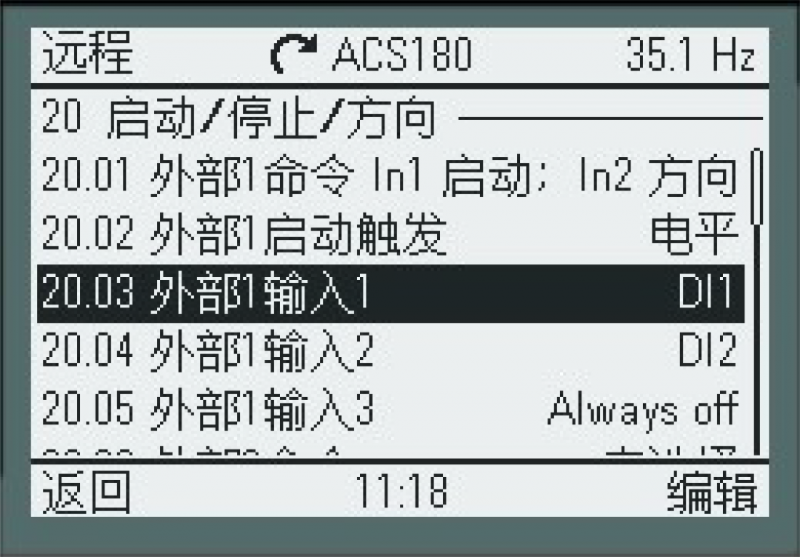

2.参数20.03默认为2，为DI1启动，见图2.

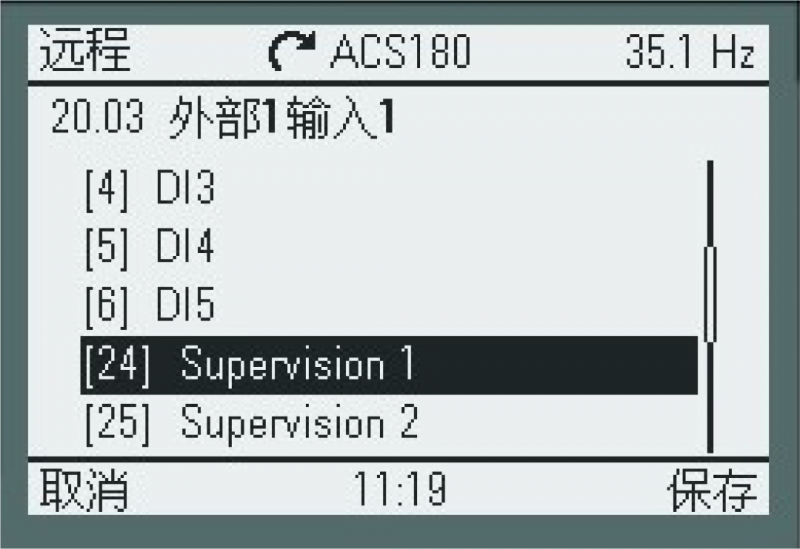

3.参数20.03改为24，采用监控功能启动，见图3.

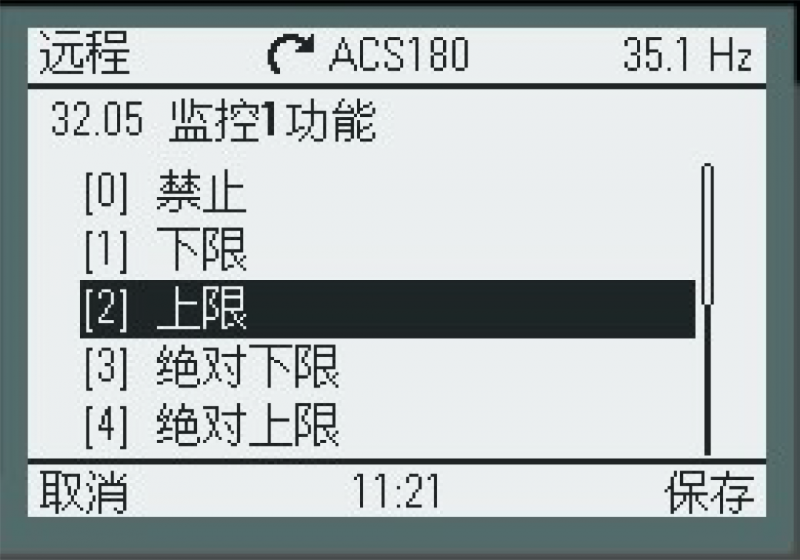

4.参数32.05改为2，采用监控变量上限，见图4.

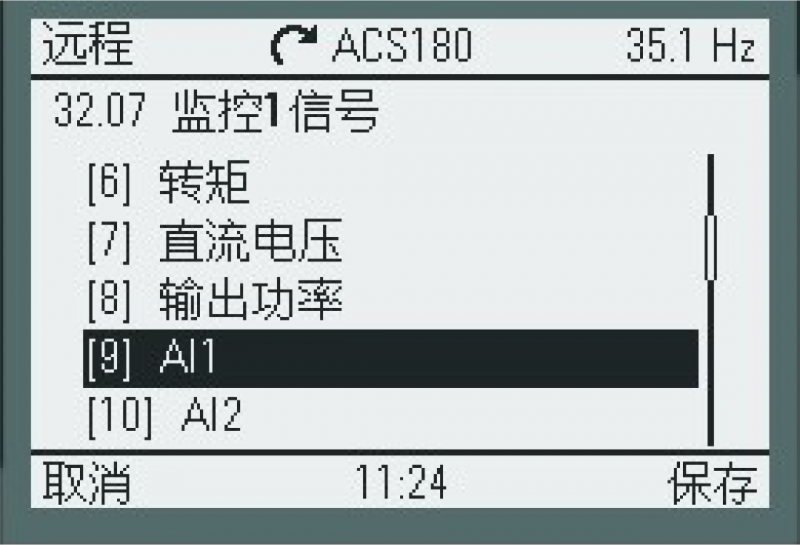

5.参数32.07改为9，采用监控外部模拟量AI1，见图5.

见图5

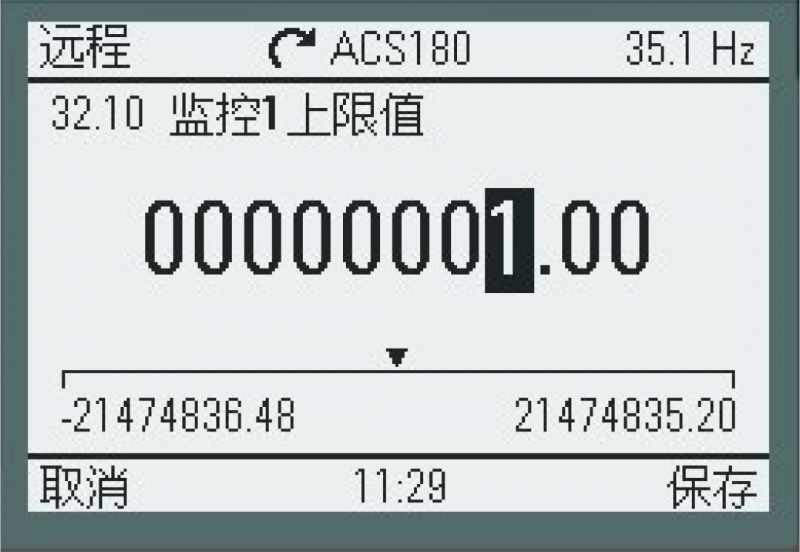

6.参数32.10改为1，将外部模拟量AI1上限值设为1，见图6.


以外部模拟量AI1范围值为 0-10V举例说明，0-10V对应变频器频率范围0-50Hz, 1v对应5hz。即AI模拟量调速大于1v(5hz),后，变频器才启动，小于1v(5hz)变频器停止。

此方式有以下优点：

在变频器的数字输入量信号需求较多时，启用此功能可以节省DI1输入端子。

无需先按动按钮启动变频器，再调节模拟量电位计进行变频器调速，只需调节模拟量旋钮，一键操作即可完成变频器启动调速。
