在无人值守的风机和水泵的应用场合，当发生风机的皮带断裂或者水管破裂时，因无法及时得到信息和及时有效的处理，可能会给设备和现场带来很大的损失。

ACS530/ACH531/ACQ531 提供用户负载曲线用于监督功能，可监视作为频率或者速度和负载的函数的输入信号。该曲线显示了所监视的信号的状态，并能发出关于违反用户定义协议的警告或者故障。

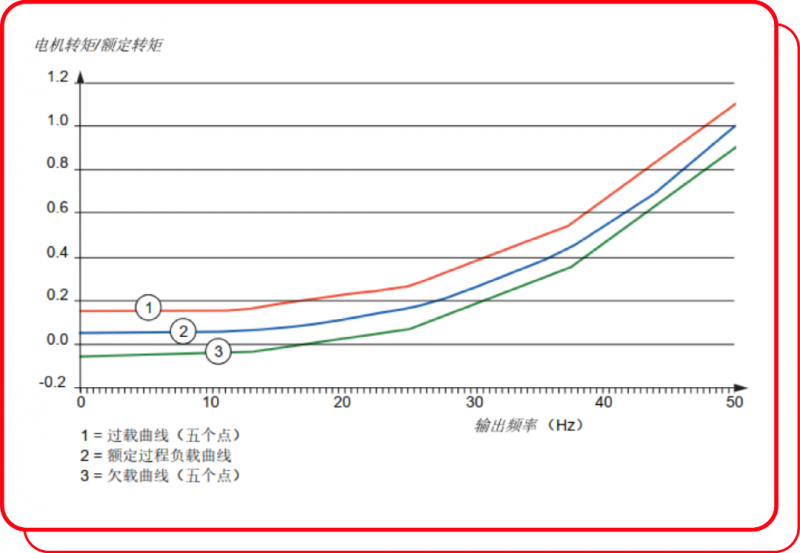

如下图所示，用户负载曲线由过载和欠载曲线或二者之一组成。每条曲线由代表所监视的信号（作为频率或速度的函数）的五个点组成。


可设置过载警报和/或故障提示，当监控信号持续超出过载曲线达到预定时间时发出预警；可设置欠载警报和/或故障提示，当监控信号持续低于欠载达到预定时间时发出预警。

如客户希望在风机皮带断裂提醒或者水泵管路破裂进行无水提醒时，希望由变频器给出警告并由继电器RO1输出信号提醒。

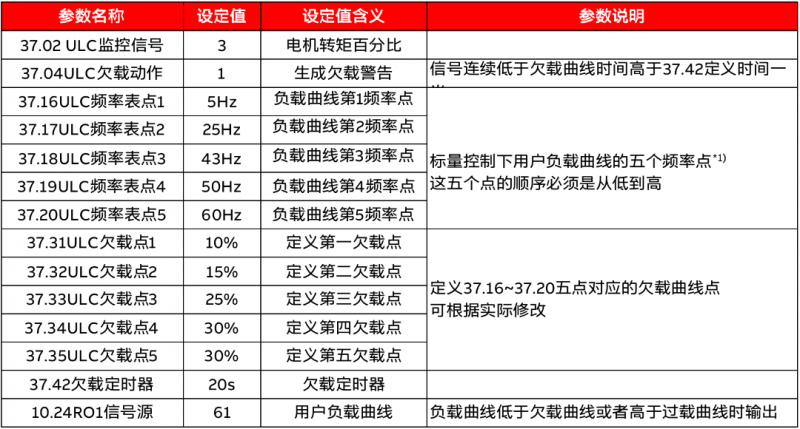

相关参数设置如下：


注：如变频器工作在矢量控制模式下，对应的五个点采用转速点，与37.16~37.20对应的参数分别为37.11~37.15

如果想监测风机是否堵转，管路是否被淤泥等堵塞，同理可以使用过载监测曲线进行监控并给出信号提醒。
